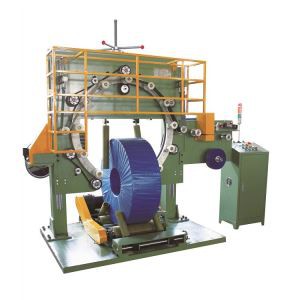

Plieno vielos pakavimo mašina

STEEL WIRE PAKAVIMO MACHINE

MAŠINOS TAIKYMAS:

Plieninės vielos pakavimo mašina dažniausiai naudojama išorinei apvyniojimui. Saugus ir lengvas eksploatavimas ir priežiūra. Pakavimo mašina gali būti pritaikyta pagal skirtingus reikalavimus. Norint gauti gerą vyniojimo efektą, galima rinktis įvairias įvyniojamas medžiagas, tokias kaip austi diržai, sudėtinė popieriaus juostos, striukės plėvelė ir tt. Vyniojimo metu objektai bus gerai apsaugoti ir sandariai uždaryti, o juos laikyti geros būklės.

MONTAVIMAS:

Mašina montuojama ant lygaus ir kieto paviršiaus, kai žemės apkrova turi būti didesnė kaip 1 t / m ² .

EKSPLOATAVIMO PROCESAS:

* Įkiškite ritę ant mašinos vežimėlio kranu / keltuvu / C-kablys ir tt;

* Persikelkite vežimėlį į pakavimo padėtį;

* Pritvirtinkite ant plieno ritės apvyniojimo medžiagą;

* Automatinis vyniojimo paleidimas ir sustabdymas;

* Išpakuoto plieno ritė iš pakrovimo stoties iškelkite vežimėliu;

* Išpakuokite supakuotas ritės ir pradėkite veikti kitoms ritėms.

PAGRINDINĖS FUNKCIJOS:

1. Gerai žinomi prekių ženklai, pritvirtinti prie pagrindinių plieno vielos pakavimo mašinos komponentų.

2. Modulinis dizainas, užtikrina stabilų veikimą ir patogią techninę priežiūrą.

3. PLC programa ir žmogaus bei mašinos jutiklinis ekranas. Įvesdami gaminį išorinio skersmens, vidinio skersmens, pločio ir korekcijos parametrais, PLC automatiškai apskaičiuoja reikalingos pakavimo juostos ilgį.

4. Automatinis krovimo vežimėlis sunkiosioms plieno ritėms pakrauti ir iškrauti.

5. Nepriklausoma elektrinė spintelė, skirta lengvai valdyti ir prižiūrėti.

6. Pakuotės juostos sutapimo laipsnis ir sandarumas gali būti koreguojami atsižvelgiant į poreikius.

7. Sukamojo žiedo aukštį galima sureguliuoti, kad būtų galima pritaikyti prie skirtingo gaminio dydžio.

8. Įpakavimo juosta automatiškai išgrąžinama pagal programos skaičiavimus.

9. Voleliai suvynioti poliuretanu, kad apsaugotų plieno ritės paviršių.

PAGRINDINIAI PARAMETRAI:

Pastaba: duomenys pateikiami tik nuoroda, mašina gali būti pritaikyta pagal konkretų objekto dydį.

INFORMACIJA APIE ELEKTROS TIEKIMO INFORMACIJĄ

1. Maišymo spintelės

Elektriniai įtaisai montuojami ant uždarų spintelių, apsaugos laipsnis IP20, suprojektuotas 1 formoje, remiantis EN 60439-1. Kiekvienoje spintelėje prie durų yra pritvirtinta etiketė su atitinkamu vietos indikatoriumi.

Perjungimo spintelės montuojamos perjungimo spintelėje.

Transportuojant spintelės sistemą galima atskirti į laivybos įrenginius, kurių maksimalus plotis yra 3600 mm.

2. Perjungimo mechanizmo aušinimas

Ventiliatoriai aušinami

3. Apšvietimo jungiklio apšvietimas

Apsaugos nuo apšvietimo apšvietimą užtikrina lempos derinys su 230V išleidimo anga, įmontuota į kiekvieną kitą perjungimo spiną.

4. Saugos dangos

Naudoti komponentai yra apsaugoti nuo atsitiktinio kontakto. Papildomi pavojaus komponentai, esantys įtampa, yra uždengti permatomais dangteliais ir įspėjamaisiais ženklais visuose transformatoriuose, saugikliuose, pertraukikliuose ir varinių vikšrai ir kt.

5. Elektros instaliacija

Elektros laidai yra lankstūs visoms valdymo grandinėms ir yra pritvirtintose kabelio vamzdžiuose. Atkreipkite dėmesį, kad šie laidų kanalai yra užpildyti tik iki 70% laidų. Kabelių spalvų kodai ir skersmenys atitinka EN 60204.

6. Terminalo juostos

Gnybtų juostos montuojamos maždaug 250 mm nuo apatinio skirstomųjų spintelių krašto.

Gnybtų juostose yra etiketės, kuriose yra atitinkamas gnybtų juostos numeris. Kiekvienam atskiru terminalu suteikiamas galinis numeris, atitinkantis elektros instaliacijos schemą.

Kabelinės sienelės yra sumontuotos taip, kad būtų išvengta pernelyg didelės įtampos išeinantys kabeliai.

7. Identifikavimo etiketės

Kiekviename perjungimo spintoje esančiame įrenginyje yra lipni etiketė, nurodanti modulio žymėjimą elektros instaliacijos schemoje.

WIRE IDENTIFIKACIJA

Atskirų laidų identifikavimas yra būtinas vidinei instaliacijai perjungimo spintelėse.

Gaunamų ir išeinančių kabelių ir linijų identifikavimas yra suprojektuotas taip, kad juos visada būtų galima perskaityti, nenukrypstant nuo jungčių arba neištraukiant kabelio tvirtinimo laikiklių. Kabelio atskirus laidus galima identifikuoti pagal jungimo taško galinį numerį. Kabelį galima identifikuoti pagal kabelio numerį.

MOTORINIAI VARIKLIAI

Variklių, kuriuose naudojami trifaziai asinchroniniai varikliai, pagrindinės diskų specifikacijos yra:

Platus reguliuojamo greičio diapazonas

Greitis iki nulio be sukimo momento sumažinimo

Išoriniai oro aušinimo ventiliatoriai

Ilgaamžis

Siųstuvas variklio greičiui įregistruoti

Galinių kabelių prijungimo kabeliai

Variklio temperatūros stebėjimas per PTC rezistorių KTY84

Apsauga IP55 (ypatingais atvejais IP23)

Izoliacijos klasė F
